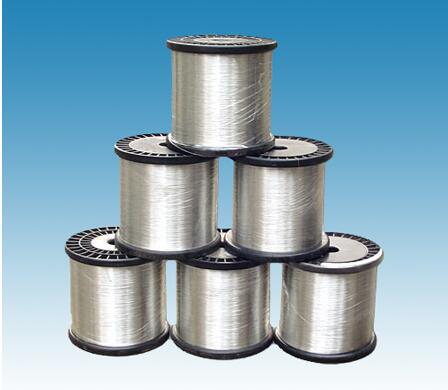

镀银铜软线

产品介绍



型号	名称
TRY	镀银软圆铜线



规格

型号	单丝线径 mm
TRY	0.015-2.6



原材料与产品标准

圆铜线	GB/T3953
银	GB4135
镀银软圆铜线	JB/T3135或ASTM B298-99



电阻率

不大于0.017241 Ω•mm2/m 20℃时，电阻温度系数为0.00391/℃



尺寸与偏差

标准直径mm	偏差mm
0.03-0.100	±0.003
0.110-0.250	±0.005
0.2510.700	±0.010
0.710-1.0	±0.015
1.100-2.0	±0.020



机械性能

标准直径mm	偏抗拉强度(N/mm2/m)不小于	延伸率(%)不小于
0.03-0.100	---	5.5
0.11-0.15	196	10
0.110-0.250	196	15
0.251-0.700	196	20
0.710-1.000	196	25
1.100-2.000	196	25



镀层

1.镀银圆铜线的镀层均匀、连续性好、附着力强。


2.镀银圆铜线的镀层表面光滑连续、无银粒、毛刺、机械损伤等有害缺陷。



检验规则及实验方法

1.产品检验:进料检验-过程检验-成品检验，成品检验合格出厂，每批产品有质量检验合格证。

2产品检验规则如下:

序号	项目	试验方法
1	外观	正常目测
2	单丝直径与偏差	微米千分尺
3	银含量及镀层厚度	镀层测试仪
4	镀层连续性	GB/T4909.9
5	机械性能	GB/T4909.3
6	电阻率	GB/T3048.2
